Thermwood 3D印刷PPS测试面板在没有涂料的情况下保持真空

张贴了杜安Marrett2017年6月14日(周三)

标签:公告3 d打印技术添加剂LSAM3 d打印Thermwood LSAM添加剂制造PPSFRC East.测试结果

Thermwood标志

Thermwood已经朝着其3D打印热压罐的目标迈出了重要的一步,从高温碳纤维填充热塑性材料。

作为一个额外的好处,Thermwood相信它很快就会生产模具和工具,在一个加热的,压力的高压真空下正常工作,而不使用任何类型的涂层来密封印刷工具。

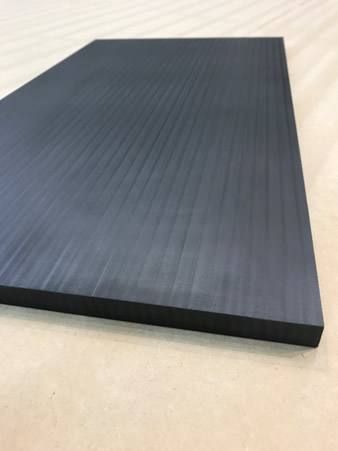

由舰队准备中心测试的50%碳纤维填充PPS面板

在LSAM上印刷和加工50%碳纤维填充PPS面板

在LSAM上印刷和加工50%碳纤维填充PPS面板

致力于实现这一目标,Thermwood工程师在其LSAM添加剂制造机上印刷了50%的碳纤维填充的PPS面板,在独立测试中将真空吸附到行业可接受的水平。测试是由舰队准备中心FRC-EADT.,位于MCAS Cherry Point,NC下面以前宣布合作研发协议(CRADA)伙伴关系,结果符合FRC-East的验收标准,即袋子在汞中5分钟内不能失去超过2。

东方舰队准备中心

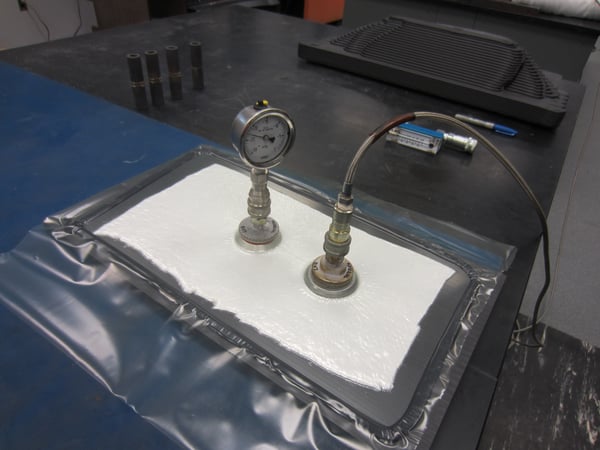

查看LSAM PPS样品与真空袋

查看LSAM PPS样品与真空袋

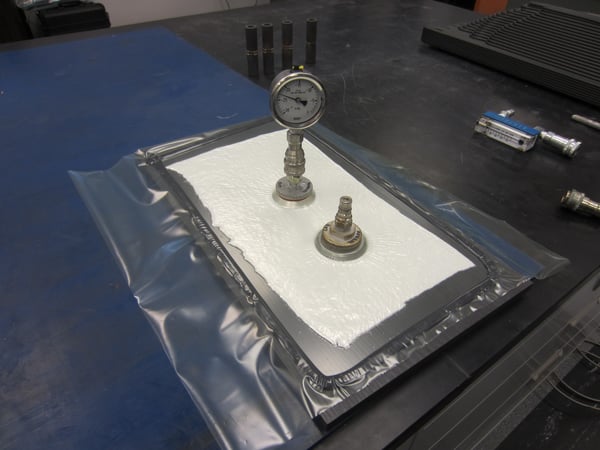

查看LSAM PPS样品和真空袋没有真空软管
查看LSAM PPS样品和真空袋没有真空软管

此前,其他无亚过的公司已经测试了Thermwood从20%碳纤维填充ABS打印的实际工具,并且还发现这些工具将真空保持在可接受的水平,而不使用任何封口或涂层;但是,ABS材料不适用于高温应用。必威电竞注册

LSAM ABS演示部件显示为印刷(粗切和成品表面)

LSAM ABS演示部分显示为印刷(粗切和成品表面)

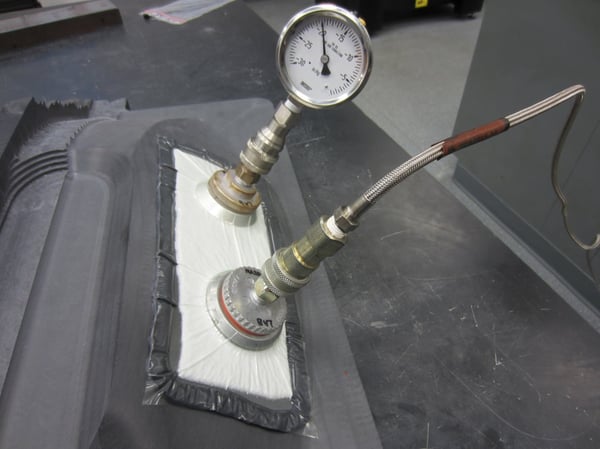

在舰队准备阶段对LSAM ABS演示部件进行真空装袋试验

在舰队准备阶段对LSAM ABS演示部件进行真空装袋试验

尽管如此,在室温下真空下的那些工具制成了几个部件,温度略高。Thermwood还已经印刷了50%的碳纤维填充了三维PPS模具,尚未测试。Thermwood的目标是生产用于生产高压釜,模塑成品的模具,适用于实际使用的成品。

瑟姆伍德添加剂印刷工艺

Thermwood的添加剂印刷过程从传统的融合沉积建模(FDM)印刷根本不同。大多数FDM通过将相对小的热塑性材料熔化到加热室内的加热构建镀铂中来处理印刷部件。在添加下一层之前,加热室将挤出材料保持过多。

Thermwood机器以这样的高速率打印大珠子,即不需要加热的环境。它基本上是控制冷却的运动。调整打印速度,使每个层冷却到适当的温度,就像下一层开始打印一样,导致产生高质量部件的连续打印过程。Thermwood认为这一从根本上的不同方法会产生优势。

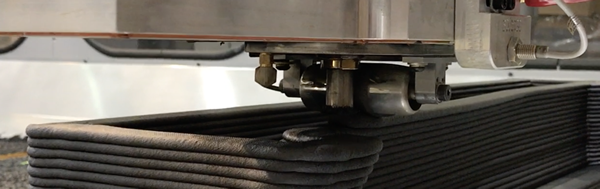

Thermwood正在申请专利的压缩辊

Thermwood专利挂起压缩辊

Thermwood工程师认为,另一个有助于生产坚实、无空隙部件的特性是一项正在申请专利的压缩辊,它直接跟在打印喷嘴的后面,在将打印珠压平的同时将其紧紧地与前一层粘合在一起。

有关LSAM的更多信息

Thermwood LSAM 10'x10'增材制造机

Thermwood的大型双龙门LSAM机器在同一台机器上打印和修剪零件。它们与Thermwood的编程LSAM打印3 d切片软件,正迅速成为行业中最有能力的增材制造软件。

LSAM及其软件在MasterCam内运行,专门用于近净形状,而不是净形印刷设计。

它与大多数主要的CAD文件格式,包括几乎所有的固体,表面和网格格式。Thermwood持续致力于软件开发,以不断改进、增强和扩展其特性和能力。
